Solid Edge CAD Çizim ve Taslak Oluşturma Arayüzü

Solid Edge ile Hassas CAD Çizimleri ve Taslakları

Mühendislik süreçlerinin nihai çıktısı olan teknik resimler, tasarım ve imalat arasındaki sözleşmeyi temsil eder; bu nedenle hassasiyet kritik öneme sahiptir. Solid Edge, seçtiğiniz mekanik taslak standardına otomatik olarak uyan çizim düzeni, detaylandırma, ek açıklama ve ölçülendirme kontrolleri sunar.

Kolaylaştırılmış CAD Taslak Oluşturma ve Dokümantasyon

Solid Edge, 3D modellerden otomatik olarak teknik resimler oluşturur ve günceller; yardımcı, kesit, detay, kopuk ve izometrik görünümler dahil olmak üzere standart ve türetilmiş görünümleri hızla oluşturur.

Solid Edge ayrıca her boyuttaki model için patlatılmış görünümlerin, balonların, parça listelerinin ve malzeme listelerinin oluşturulmasını otomatikleştirir. Belgelerinizin amacını mümkün olduğunca açık bir şekilde ilettiğinden emin olmak için gölgeli gibi bir dizi farklı görüntüleme seçeneği arasından seçim yapabilirsiniz.

3D modelde değişiklik yapıldığında, çizim görünümleri güncel olmadığında tasarımcıları grafiksel bir gösterge uyarır, yerleşik bir araç ise kullanıcıyı hangi değişikliklerin yapıldığı konusunda uyarır. Çizimler kaydedildiğinde, Başlık Blokları Parça dosyasındaki veriler kullanılarak otomatik olarak doldurulur.

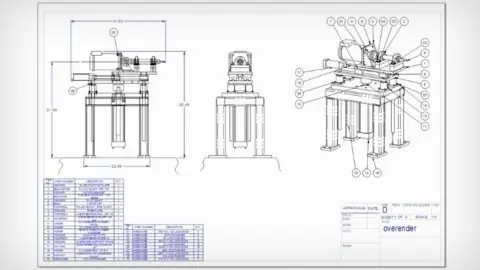

Solid Edge'de çizim görünümleri ve dokümantasyon

Solid Edge CAD Çizim ve Taslak Oluşturmanın Temel Yetenekleri

Hassas, hızlı ve standartlara uygun teknik dokümantasyon oluşturun.

Oluşturma ve Güncellemede Daha İyi Performans

Solid Edge, çok çekirdekli işlemcilerden yararlanarak, basitleştirilmiş montajların oluşturulmasını destekleyerek ve taslak kalitesi ile yüksek kaliteli görünümler arasında seçim yapmanıza olanak tanıyarak hız ve performans için optimize edilmiştir. Ek olarak, büyük montajlarla çalışırken Solid Edge, bir arama sorgusuna dayalı olarak çizim görünümlerini yerleştirmenize ve görünümün amacı için gerekli olmayan tüm bileşenleri kapatmanıza olanak tanır. Önemli ölçüde daha az gizli çizginin hesaplanmasıyla, çizim görünümleri çok daha hızlı yerleştirilebilir ve güncellenebilir.

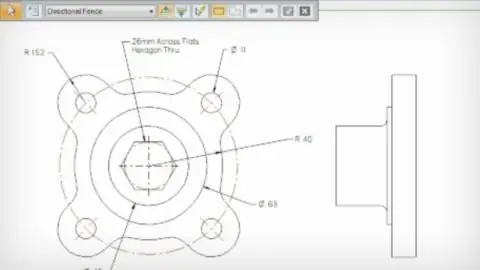

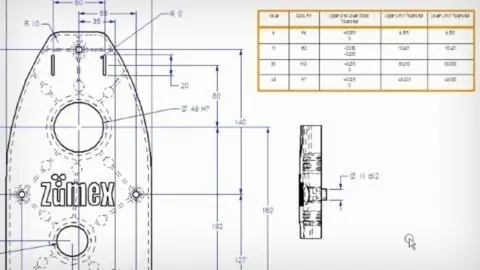

Daha Kolay Çizim Ölçülendirme ve Ek Açıklamalar

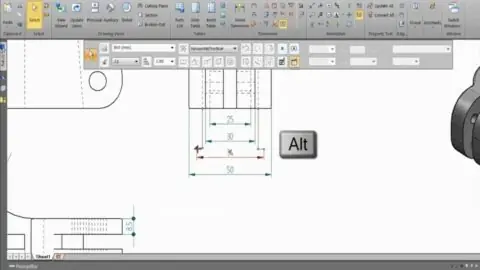

Solid Edge’in kapsamlı ölçülendirme ve ek açıklama araçları, tamamen detaylandırılmış çizimleri dikkat çekici bir hızla oluşturmanızı sağlar. QuickSheet şablonları, görünümler, parça listeleri ve ek açıklamalar gibi önceden tanımlanmış standartlarla bir çizimi otomatik olarak doldurmak için kullanılabilir. Parça veya montaj ölçülerini alarak çizim görünümlerini detaylandırmak otomatikleştirilebilir; ayrıca eksiksiz bir ölçülendirme ve ek açıklama komutları da mevcuttur.

Global CAD Taslak Standartları İçin Destek

Solid Edge, Uluslararası Standartlar Organizasyonu (ISO), Amerikan Ulusal Standartlar Enstitüsü (ANSI), İngiliz Standartları Enstitüsü (BSI), Deutsches Institut für Normung (DIN) ve Japon Endüstri Standartları (JIS) dahil olmak üzere çeşitli taslak standartlarına otomatik olarak uyan basit çizim düzeni, diyagram oluşturma, ek açıklama ve ölçülendirme kontrolleri sunar. Solid Edge ile çizimlerinizin her öğesi üzerinde tam kontrole sahip olursunuz, bu da standartlar değişirse güncellemeleri kolayca yapmanızı sağlar.

Sac Metal Parçalarının Doğru Çizimleri

Sac metal parçalarının imalatını belgelemek, büküm sıralama tabloları ile yapılabilir; burada büküm merkez çizgileri büküm sırasını, açısını ve yönünü listeler. Otomatik balonlamalı parça listeleri, montaj çizimlerine eklenebilir; burada liste, boya gibi fiziksel olmayan parçalar için bile modeldeki parçaların tam bir eşleşmesidir.

Ücretsiz İşbirliği ve Gelişmiş Veri Paylaşımı

Solid Edge ile 2D çizimleri diğer ekiplerle, tedarikçilerle ve müşterilerle Solid Edge kurulu olmasa bile kolayca paylaşabilirsiniz. Ücretsiz aracımız Solid Edge 2D Drafting, yerel taslak dosyalarının kolay veri paylaşımına olanak tanır ve çizim düzeni, Hedef Arama, diyagram oluşturma ve ölçülendirme yetenekleri sunar. Solid Edge 2D Drafting, Solid Edge'in ticari sürümüyle tam uyumlu olduğundan, veri çevirisi sonucunda çizim bütünlüğünde bir kayıp olmaz.

Solid Edge CAD Çizim ve Taslak Oluşturmanın Avantajları

Solid Edge, CAD çizim ve taslak oluşturma süreçlerinizde size bir dizi önemli avantaj sunar:

Hız ve Verimlilik: Otomatikleştirilmiş araçlar ve akıllı fonksiyonlar sayesinde çizimlerinizi çok daha hızlı tamamlayın.
Yüksek Hassasiyet: Uluslararası standartlara uyumlu ölçülendirme ve detaylandırma ile imalat hatalarını en aza indirin.
Kolay Güncelleme: 3D modeldeki değişiklikler anında 2D çizimlerinize yansır, böylece dokümantasyonunuz her zaman güncel kalır.
Gelişmiş İletişim: Açık ve net teknik resimler sayesinde tasarım ve imalat ekipleri arasında daha iyi bir iletişim sağlayın.
Maliyet Tasarrufu: Daha az hata, daha az yeniden işleme ve daha hızlı süreçler sayesinde genel proje maliyetlerinizi düşürün.
Esneklik: Farklı sektörlerin ve projelerin ihtiyaçlarına uyum sağlayabilen kapsamlı araç seti.

Yedikare Yazılım olarak, Solid Edge'in çizim ve taslak oluşturma yetenekleriyle iş süreçlerinizi nasıl optimize edebileceğiniz konusunda size destek olmaktan mutluluk duyarız.

Solid Edge ile Çizim Yeteneklerinizi Keşfedin!

Solid Edge'in CAD çizim ve taslak oluşturma özelliklerinin projelerinize nasıl hız ve hassasiyet katabileceğini öğrenmek, size özel bir demo talep etmek veya lisanslama seçenekleri hakkında bilgi almak için bize ulaşın.
