Solid Edge Convergent Modelleme

Mesh (Ağ) ve B-rep (Katı) Modellemenin Güçlü Birleşimi ile Tasarım Süreçlerinizi Optimize Edin.

Convergent Modelleme: Mesh ve Katı Modellerin Kusursuz Uyumu

Solid Edge, geleneksel “B-rep” katı modelleri üçgen ağ (mesh) modelleriyle zaman alıcı ve hataya açık dönüşümler olmadan sorunsuz bir şekilde birleştirir. Siemens'in Convergent Modelleme teknolojisi, dijital olarak taranmış 3D veriler ve üretken tasarım sonucu ortaya çıkan modeller üzerinde geleneksel B-rep işlemlerine olanak tanır, yeniden çalışmayı azaltırken karmaşık şekiller için modern eklemeli imalat süreçlerini destekler.

Bu teknoloji, mühendislik iş akışlarında yaygınlaşan ve değeri artan yüzey (facet) verileriyle çalışmayı kolaylaştırır. Düşük maliyetli, yüksek hassasiyetli 3D tarama, medikal tarama ve 3D baskının ortaya çıkmasıyla, yüzey verilerinin kullanımı artık daha da önemlidir. Convergent Modelleme, bu verileri doğrudan kullanmanıza olanak tanıyarak tasarım süreçlerinizi önemli ölçüde hızlandırır.

Solid Edge Convergent Modelleme ile hibrit modelleme örneği

Convergent Modellemenin Temel Uygulama Alanları

Farklı veri türleriyle çalışmayı kolaylaştıran ve tasarım süreçlerinizi hızlandıran yenilikçi yaklaşımlar.

Dijital Olarak Taranmış 3D Verilerle Çalışma

Yakınsak Modelleme, taranmış verilerle çalışma sürecini basitleştirir. Taranmış 3D veriler Solid Edge'e yüzey (facet) veya ağ (mesh) verisi olarak içe aktarılır, böylece hemen tasarıma başlayabilirsiniz – uzun dönüşüm süreçleri, manuel şekil oluşturma veya yüzey oluşturma ihtiyacı olmadan.

Solid Edge ile taranmış 3D veri üzerinde çalışma

Üretken Tasarım İle Oluşturulan Modeller

Yakınsak Modelleme ile, üretken tasarım sonucu ortaya çıkan optimize edilmiş bileşenler doğrudan eklemeli imalata veya analize gönderilebilir ya da Solid Edge içinde daha da değiştirilebilir. Ağ (mesh) sonuçları normal model düzenleme sürecine sorunsuz bir şekilde entegre edilir. Üçgen ağdan B-rep'e sıkıcı, hatalı dönüşümler için beklemeye son.

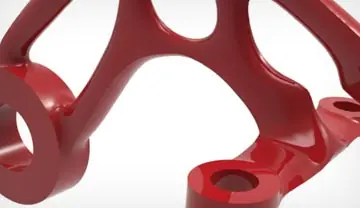

Solid Edge'de üretken tasarım sonucu modelin düzenlenmesi

Eklemeli İmalat İçin Optimize Edilmiş Bileşenler

Tasarımlarınız ister geleneksel modelleme, ister üretken tasarım kullanılarak oluşturulsun, isterse bir 3D tarayıcıdan içe aktarılsın, doğrudan 3D baskı, kalıp tasarımı, analiz ve daha fazlası için kullanılabilir. Convergent Modelleme, tasarımcılara optimize edilmiş şekilleri konseptten gerçeğe dönüştürme esnekliği vererek, eklemeli imalatın malzeme ve tekniklerinden yararlanmalarını sağlayarak sınırlamaları ortadan kaldırır.

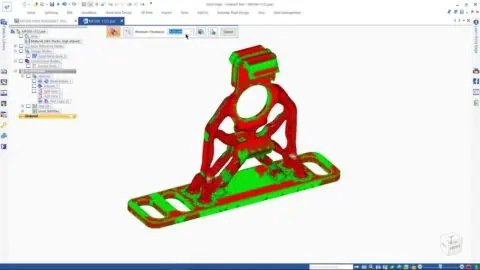

Convergent Modelleme ile eklemeli imalata hazır parçalar

Aynı Modelde B-rep ve Mesh Geometrilerini Bir Arada Kullanın

Benzersiz hibrit modelleme yetenekleri, B-rep ve mesh geometrilerinin aynı modelde bir arada bulunmasına olanak tanır, bu da iş akışlarını hızlandırır ve mesh modellerini daha da kullanışlı hale getirir. Mesh veya B-rep geometrisinin birlikte çalışabilmesi için dönüştürülme ihtiyacını ortadan kaldırmak, model geliştirme süresini azaltır.

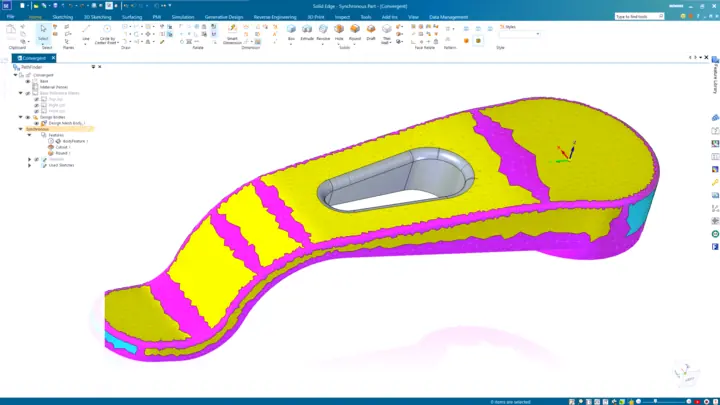

Solid Edge'de B-rep ve Mesh geometrilerinin bir arada kullanımı

Convergent Modeller Üzerinde Simülasyon ve Analiz

Üretken tasarım ve tersine mühendislik kullanılarak oluşturulan Convergent Modeller üzerinde, B-rep'e dönüştürme ihtiyacı olmadan simülasyon çalışmaları yapılabilir. Bu tür hibrit modeller, tasarımları doğrulamak için çeşitli çalışma türlerinde (yapısal, termal vb.) analiz edilebilir.

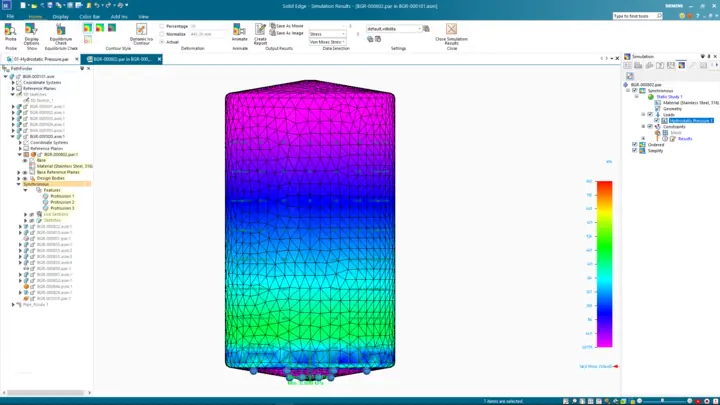

Solid Edge'de Convergent Modeller üzerinde simülasyon

Convergent Modellemenin Sunduğu Temel Avantajlar

Solid Edge'in Convergent Modelleme teknolojisi, tasarım ve mühendislik süreçlerinize devrim niteliğinde avantajlar katar:

Eşsiz Esneklik: Mesh (taranmış veri, üretken tasarım çıktıları) ve geleneksel B-rep (katı) verilerini aynı ortamda, dönüşüm yapmadan bir arada kullanabilme.
Hızlandırılmış İş Akışları: Veri dönüştürme adımlarını ortadan kaldırarak tasarım ve revizyon süreçlerini önemli ölçüde hızlandırır.
Gelişmiş Tersine Mühendislik: Taranmış verileri doğrudan kullanılabilir ve düzenlenebilir geometriye dönüştürerek tersine mühendislik projelerini kolaylaştırır.
Optimum Eklemeli İmalat: Üretken tasarım ile optimize edilmiş karmaşık mesh geometrilerini doğrudan 3D baskıya veya daha fazla detaylandırmaya uygun hale getirir.
Daha Az Hata, Daha Yüksek Verimlilik: Veri dönüşümlerinden kaynaklanabilecek olası hataları ve bilgi kaybını önleyerek genel ürün geliştirme verimliliğini artırır.
Yenilikçi Tasarımlar: Farklı modelleme paradigmalarını birleştirerek daha önce mümkün olmayan yenilikçi ve karmaşık tasarımların önünü açar.
